BRAQ 2015-05/06 | Date du vol : 19 avril 2015 |
Utilisation de deux ballons ( 800g et 200g) , nous désirons lancer notre tracker HF sur la fréquence 10.1255 mhz et un tracker APRS sur 144.390mhz Pour ce genre de vol, on ne tente pas la récupération , car le ballon ira on l'espère très très loins |
Lancement : St-Charles sur le Richelieu |
Récupéré à: N/A |
Un changement de dernières minutes: Il y aura deux vols séparés pour ces équipements, les statistiques de réussite de l'approche à deux ballons, n'étant pas favorable.
Le Ballon de 800g emportera la Balise/Tracker HF avec son tracker APRS VA2RMG-11 ainsi qu' une balise FRS.
Le ballon de 200g emportera un contrôleur/Tracker APRS VE2WMG-11 et une autre balise FRS
Ballon de 800g
|
Ballon de 200g |
||||||||||||||||

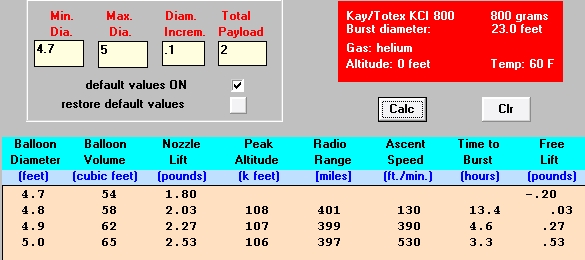

Le ballon de 800g sera gonflé avec environ 58'cu d'hélium, pour qu'il puisse monter à environ 130'/min, il porrait atteindre 108,000' |

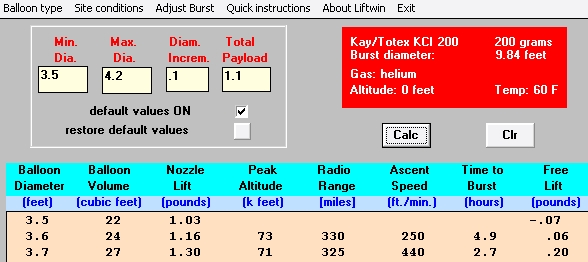

Le ballon de 200g sera gonflé avec environ 25'cu d'hélium, pour qu'il puisse monter à environ 250'/min, il pourrait atteindre 70,000' |
||||||||||||||||
BALISE HF SUR 10,1255 |
|||||||||||||||||

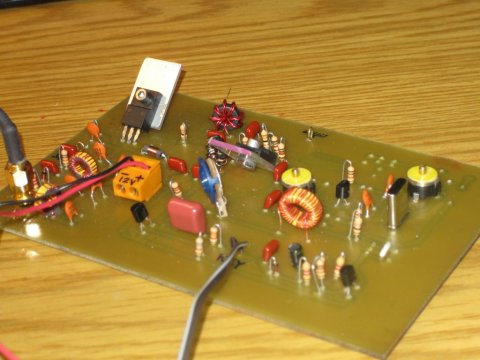

François VE2AAY aidé de Robert Paul VA2RPL avaient developpé un transmetteur HF sur 30 mètres 10,1255 mHz qui devait servir à produire une balise pour suivre le ballon lors d'une tentative de traverser l'Atlantique en 2010. Malheureusement ce projet fut abandonné, la règlementation étant trop complexe. |
|||||||||||||||||

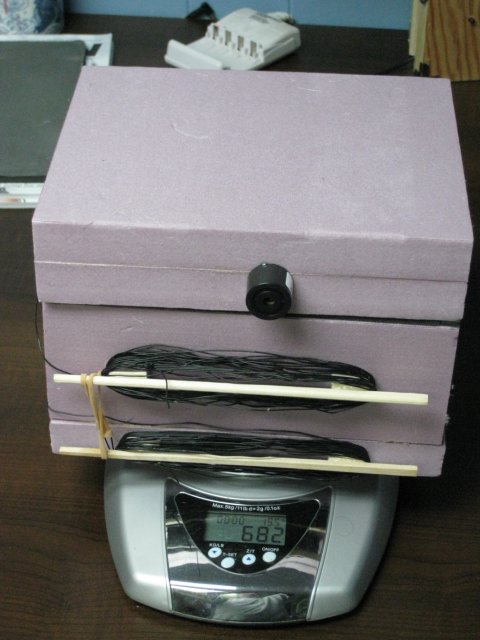

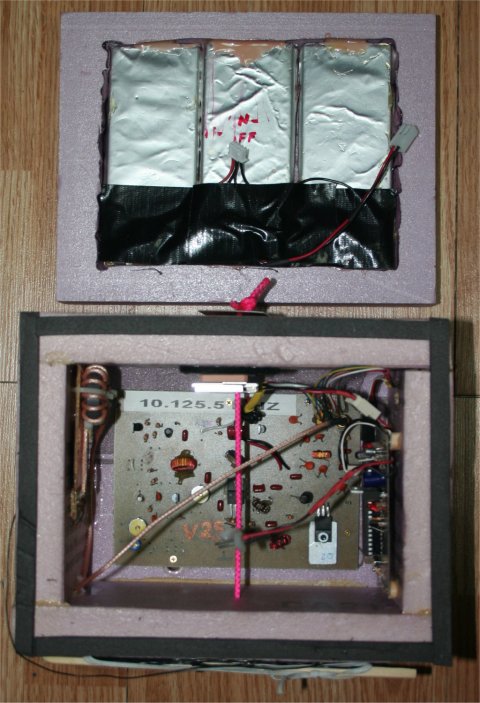

L'alimentation se fait par 3 cellules LIPO de 5,000 mAh. La boite mesure 9" x 7" x 5.5" et pèse 682g avec son antenne. Mais j'ajoute à ce module, un tracker APRS secondaire, fait d'un OT et d'un radio Baofeng, qui utilisera le même GPS Le poids, avec le tracker APRS ajouté, est de 765g |
|||||||||||||||||

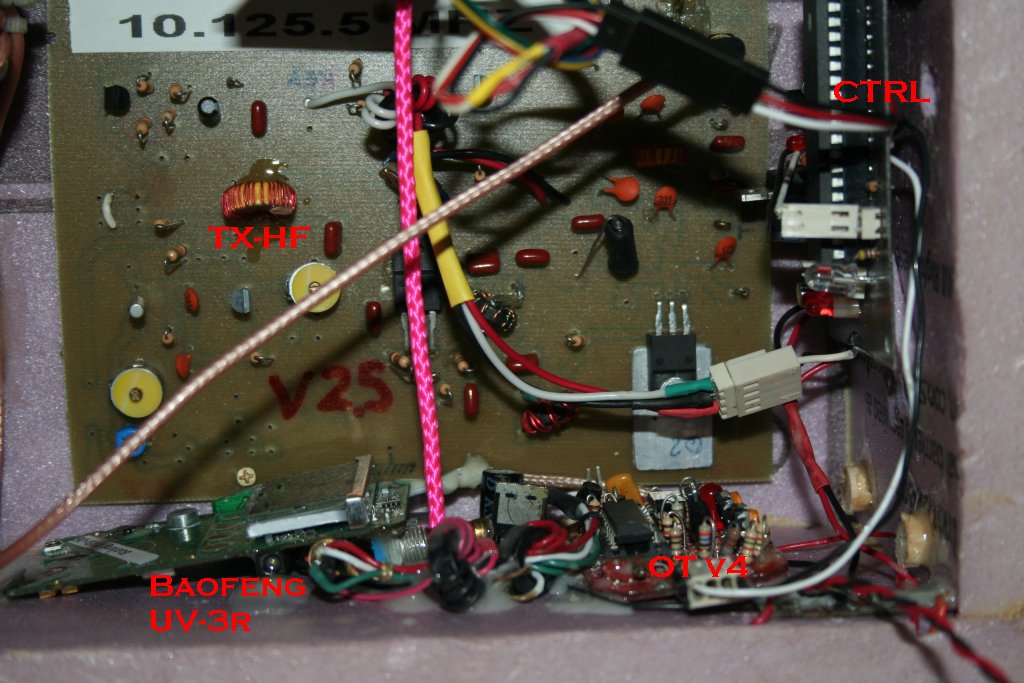

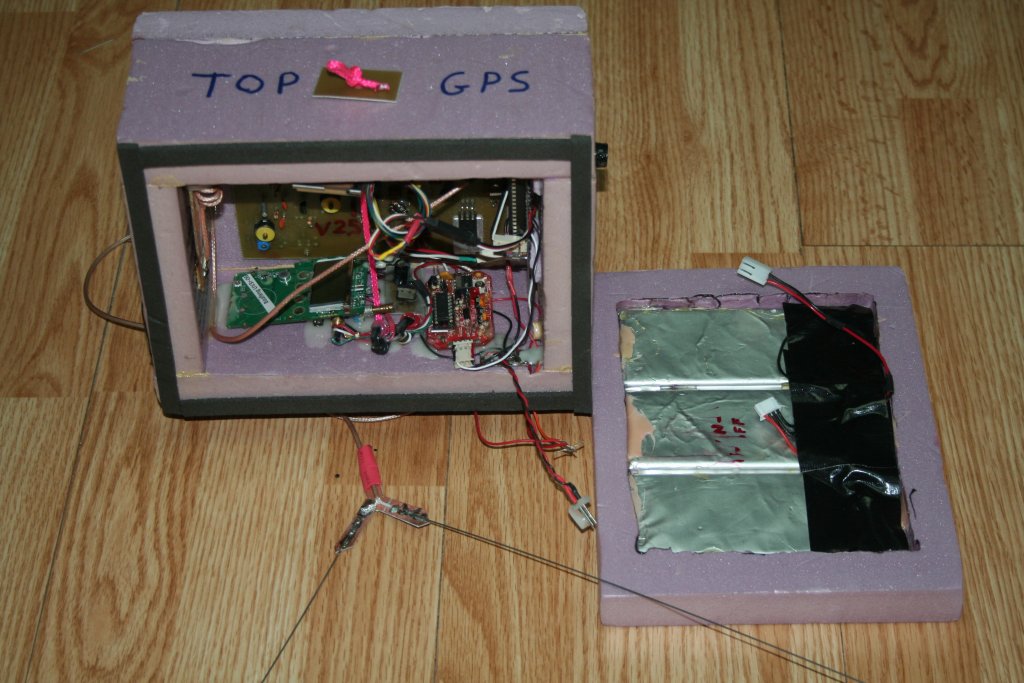

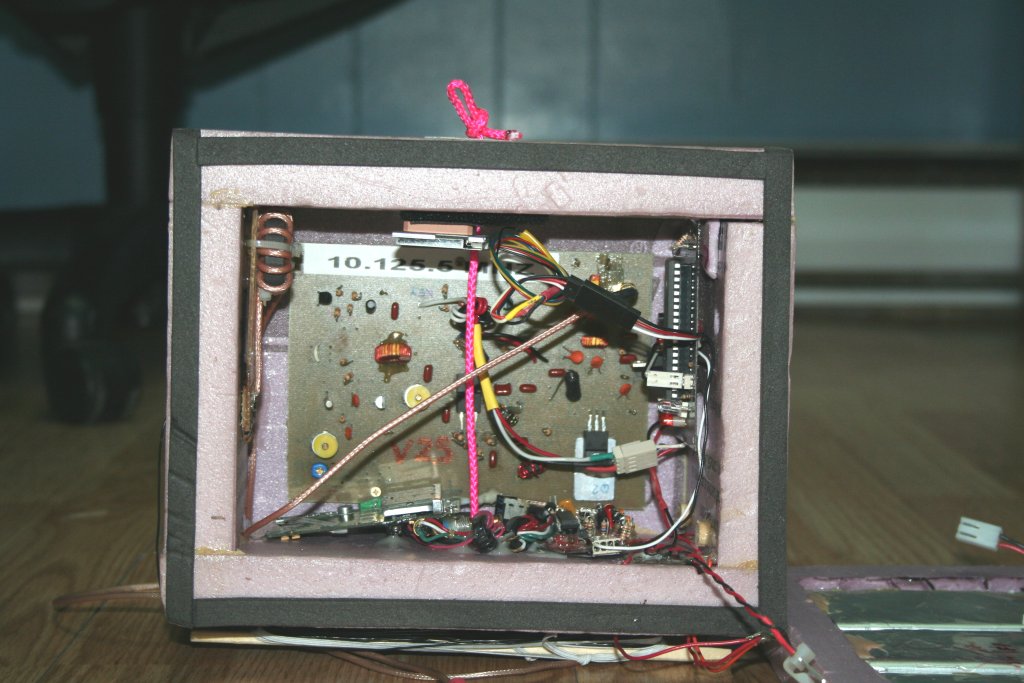

Photos avec le tracker ajouté. Celui-ci est composé d'un Open Tracker V4 et d'un radio Baofeng UV-3R Certaines photos peuvent être agrandi en les cliquant. |
|||||||||||||||||
Le circuit consomme environ 600ma à 12.5v
|
|||||||||||||||||

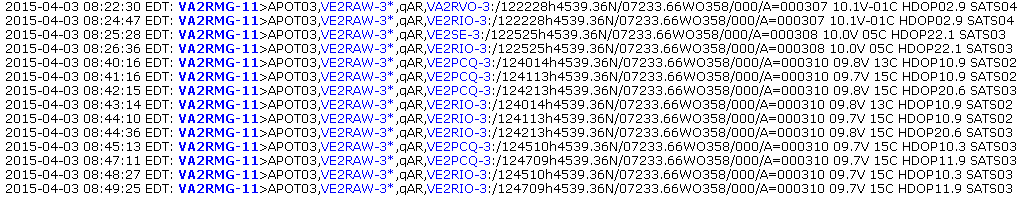

Test du Tracker secondaire installé dans ma cour sur bac à déchet |
|||||||||||||||||

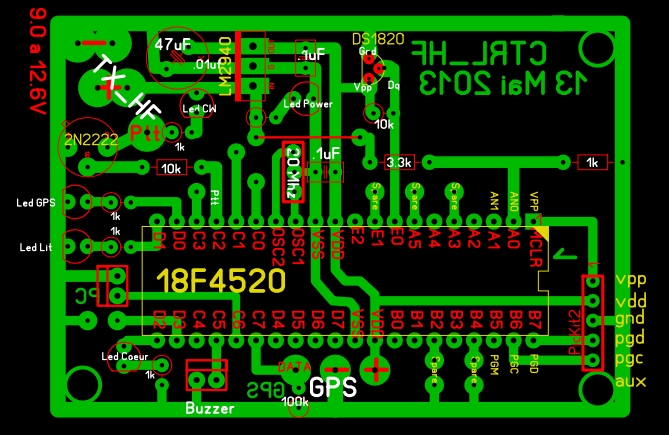

Un nouveau contrôleur fait d'un pic 18F4520 gère les transmissions qui ont lieux précisément à toutes les 3 minutes, synchronisées par l'horologe GPS, débutant à 00:00, 03:00, 06:00 etc...... de chaque heure et durent 58 secondes |
|||||||||||||||||
L'Information transmise est sous la forme ci-dessous VVV DE VE2WMG QTH FN35SN /A19152 P29C 12.31V HTTP //RAQI.CA/BRAQ/LIVE Grid Sqare + Altitude + Temperature Plus or Minus + Voltage + Web Site |
|||||||||||||||||

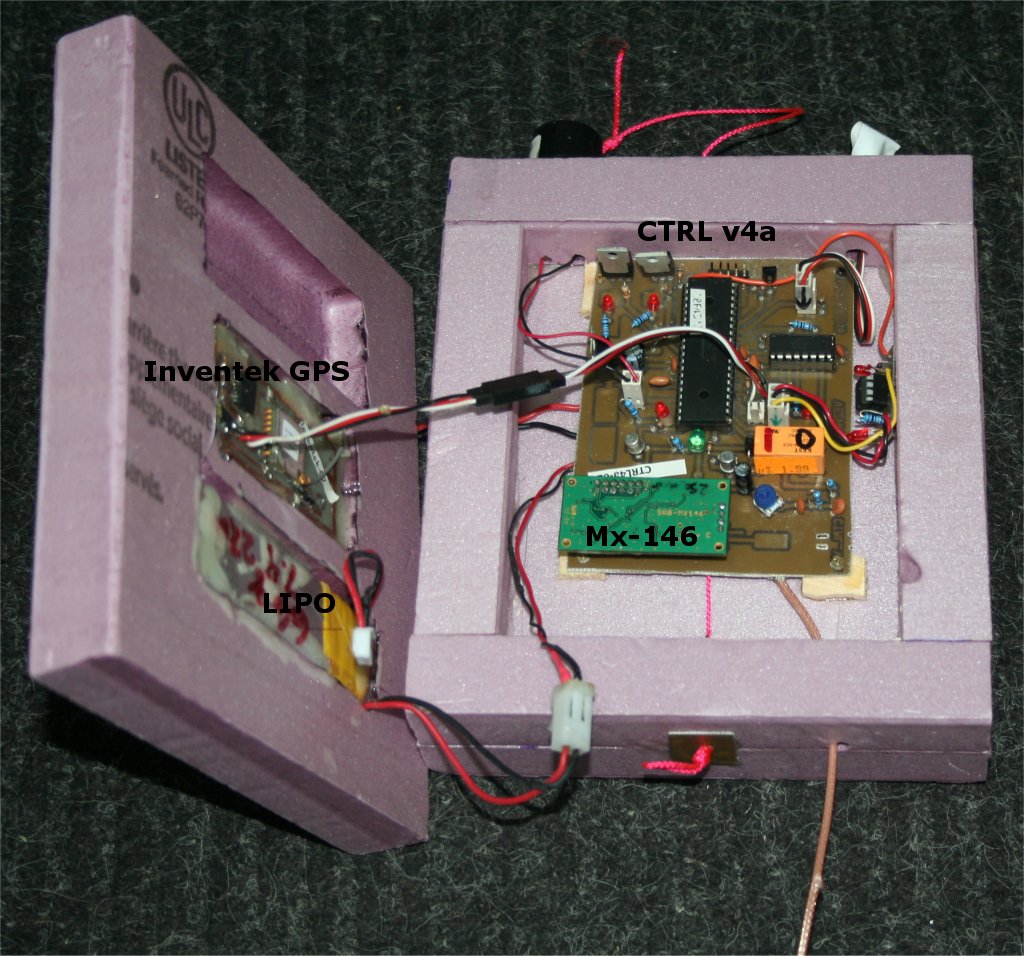

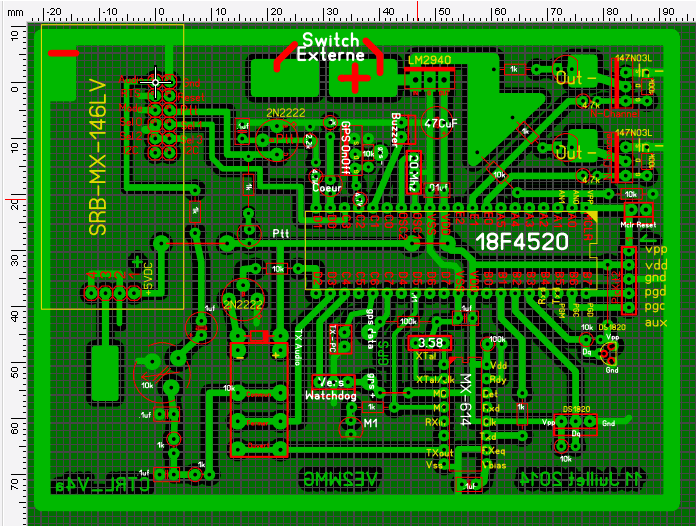

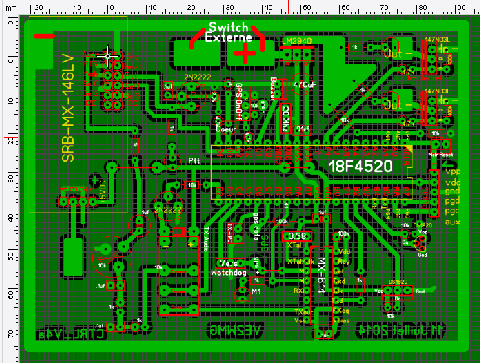

Contrôleur de vol v4.0a |
|||||||||||||||||

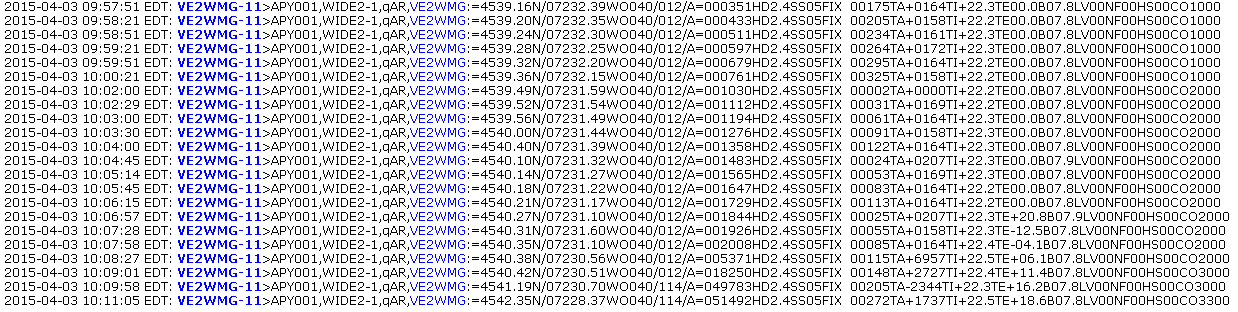

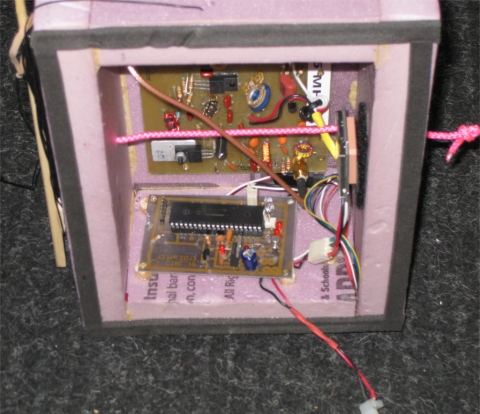

La boite mesure 7.5 " x 6.5" x 3 " et pèse 350g avec son antenne et une pile de 2,200 mAh LIPO Ce contrôleur V4.0a servira de tracker APRS, et contrôlera la libération du petit ballon, lorsqu'il atteindra 35,000' Le GPS Inventek qu'il utilise, peut fonctionner jusqu'à 120,000 pieds Il transmettra la position du ballon et d'autres informations de télémétrie
|
|||||||||||||||||
Compte Rendu

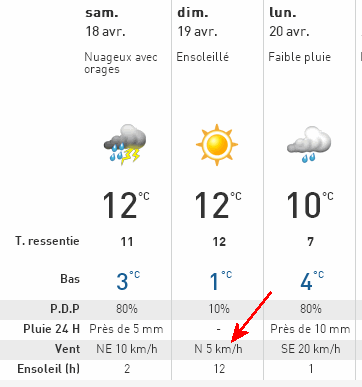

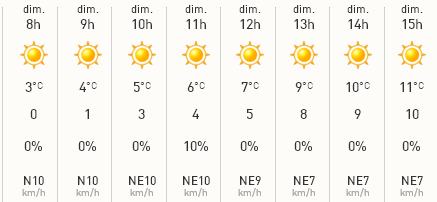

Profitant d'une ouverture météo d'une journée dans
ce printemps merdique , nous avons pus lancer ces 2 ballons
alors que le soleil réchauffa un peu la température

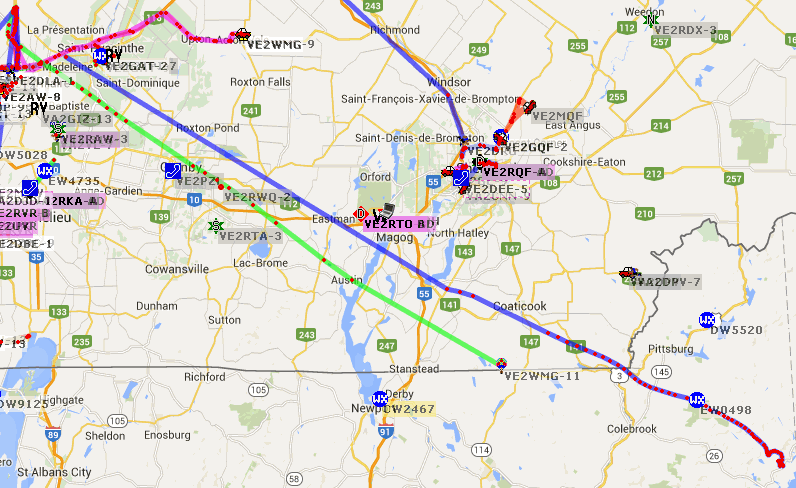

Les deux systèmes APRS nous ont laissés au peu sur notre appétit, ne fonctionnant pas jusqu'à la toute fin du vol, probablement par manque de piles.
Par contre il ne faut pas blâmer les GPS Inventek et Garmin 18 LVC qui lors des préparatifs, se sont fixés rapidement.
La Balise HF a été fermé par le contrôleur à la hauteur de Cornway, lorsque celui-ci a détecté que le volatge était en bas de 9v

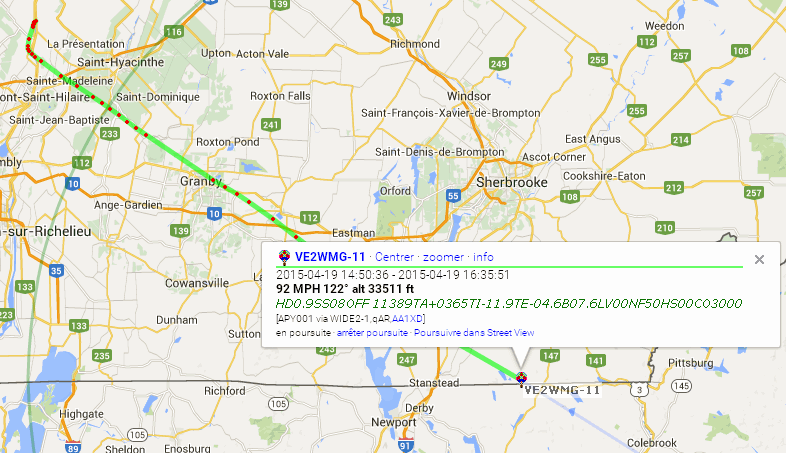

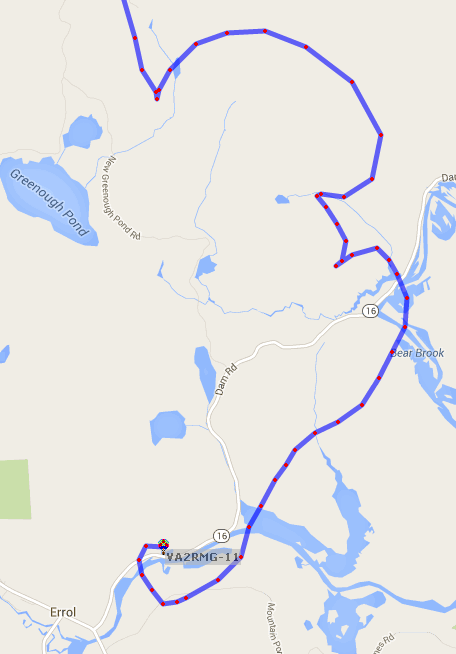

La télémétrie du contrôleur VA2RMG-11
qui ne commença à être reçu que 29min après le décollage ?

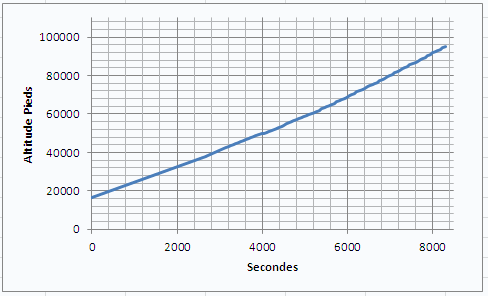

Une altitude maximale enregistré de 95,196 à 16:29
un taux d'ascension calculé à 566'/min

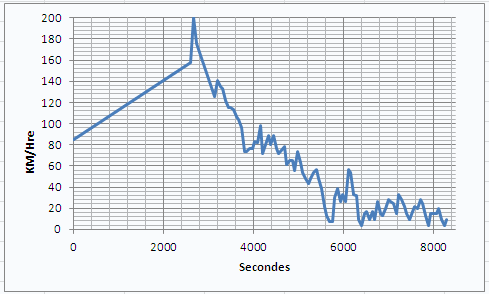

Une vitesse de pointe de 200km/h à 37,854 pieds
Un GPS Inventek qui fonctionna bien

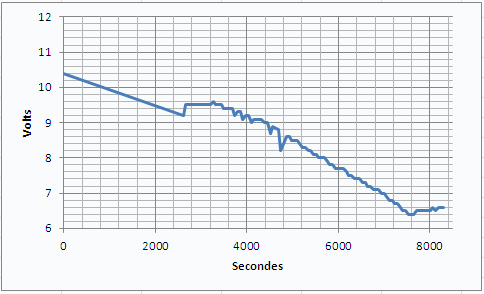

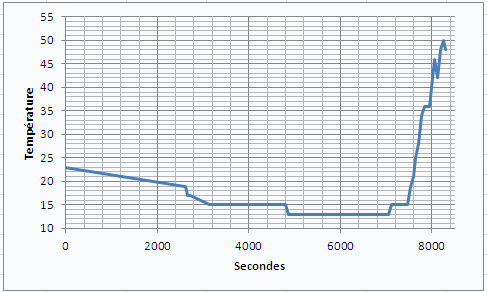

Une température qui grimpa, probablement parce que
le voltage n'était plus suffisant pour que le régulateur 7805
fonctionne correctement.
Des piles très sollicitées par les transmissions de 58 sec aux 3 minutes
du transmetteur HF.
Ce vol était la première expérience d'une balise HF, et en voici quelques commentaires.
Salut Michel
Voila ce que m'a envoyé Rémi de Sept-Iles
ve2zdq 73 de Sylvain From: Remi Lepage
Sent: Sunday, April 19, 2015 2:40 PM
To: ve2sil@videotron.ca
Subject: Re: BRAQ 2015-05
J'ai entendu la balise 14:36 hae à sept-iles sur 10.1255mhz
Bonjour Michel
Balise reçue à St-Constant entre 14:38:57 et 14:39:52 HNE, dimanche le 19 avril 2015
Frequence 10.1255 MHZ.
Signal S9 + 20Db tonalité parfaite
Récepteur IC-735 avec dipole V inversé sur 30mètres à 30 pieds du sol.
Contenu du message:
tttt de ve2wmg qt5 fn35wf /a33836 p36c 10.41v http //raqi.ca/braq/live
73
André ve2afp

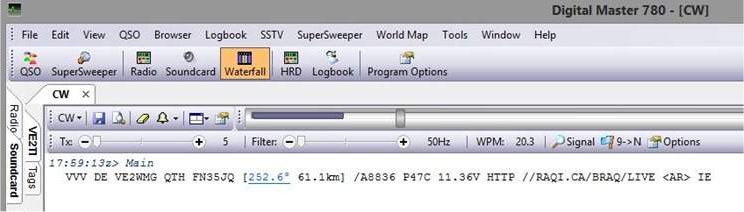

Un rapport de Jean Morin VE2CSN/VE2TI

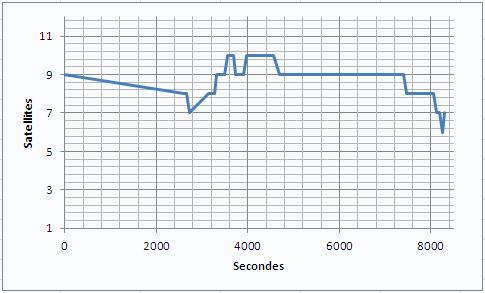

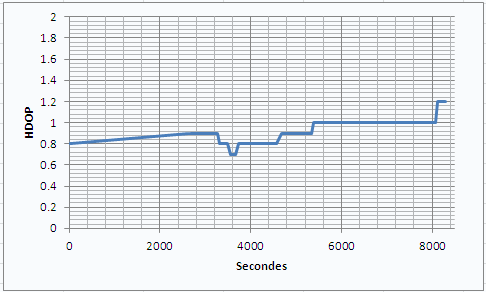

Le ballon était à 8836' et le QTH affiche FN35JQ ce qui est la position du site de lancement. Ce rapport explique un peu pourquoi, les données de télémétrie ne commence qu'à 16454 pieds, le contrôleur de vol a reçu les données initiales au sol, on a donc lancé le ballon, et puis il y a eu une perte de FIX du GPS, jusqu'à ce qu'il redevienne fixé à 16,454 peids, 29 minutes après le lancement. Pourtant aucune indication dans le HDOP ou ne nombre de satellites reçus de ce problème.
Message de Jacques (
Voici le texte copié par mon iPod, avec le logiciel 'MorseDecoder' )
et Gerry fit de même avec un IPad et une écran plus grande
evv de ve2wmg qth fn44iw /a53103 p25c 8.52v http //raqi.ca/braq/live + ee s e e e e e e eee eeeeeeei e ee e ee e e e e ee e
vvv de ve2wmg qth fn44iv /a54901 p24c 8.52v http //raqi.ca/braq/live + e
Tout comme Jacques, avec Gerry on a reçu le message de la balise, nous annonçant qu'elle cessait de transmettre. Le contrôleur prévoyait de le faire pour garder l'opération du Tracker APRS advenant la baisse des piles, je ne me rappelais pas avoir mis cela, mais ce fut bien.
vvv de ve2wmg fin des operations fin des operations fin des operations p24c 8.52v http //raqi.ca/braq/live + e ee eeee
; =======================================================================================
If Volt < 9 Then
Inc Compteur_Bas_Voltage
Else
Clear Compteur_Bas_Voltage
End If
; =======================================================================================
If Compteur_Bas_Voltage > 10 Then
GoSub TX_Fin_Operation
GoTo Fin_Operation
End If
; ========================================================================================
TX_Fin_Operation:
Info = "VVV DE VE2WMG FIN DES OPERATIONS FIN DES OPERATIONS FIN DES OPERATIONS " + Polarite + Temperature + "C " + Batterie + "V HTTP //RAQI.CA/BRAQ/LIVE "
Longueur = Len (Info)
SerOut Port_Serie,TX_Baud,[" Caracteres a transmettre: ",Dec Longueur,10,13]
For X =1 To Longueur
A_transmettre = Mid$(Info, X, 1)
SerOut Port_Serie,TX_Baud,[A_transmettre]
GoSub Transmet
Next X
GoSub Dit : GoSub Dah : GoSub Dit : GoSub Dah : GoSub Dit
Fois = 3:Rapidite = 1:GoSub buzzer
Return
Michel,
À mon QTH j'ai capté la balise CW FRS de VA2RMG-11 passé17h, longtemps après la dernière position à 16:29 Roger
Salut Michel,
I was able to copy the 30m HF transponder at my QTH (Pointe-Claire FN35cl) from 1809 - 1928z on 10.1255 MHz. I have attached what I was able to copy. There are errors in the CW decoding due to my poor CW.
73,
Malcolm VE2DDZ
VVV DE VE2WMG QTH <grid> A<alt> P<temp>C <voltage>V HTTP //RAQI_CA/BRAQ/LIVE AR | |||||||
Time |
S |
Grid |
Alt |
Temp |
Voltage |
||
1809 |
|||||||
1813 |
FN35LO |
A16931 |
P47C |
11.36 |
|||
1814 |
S7 |
FN35MN |
A18292 |
P47C |
|||
1817 |
S7 |
FN35NM |
A19582 |
P46C |
11.36 |
||
1820 |
S5 |
FN35OM |
A21006 |
P46C |
11.36 |
||
1823 |
S6 |
FN35OL |
A22489 |
P45C |
11.36 |
||
1826 |
S6 |
FN35PK |
A22489 |
P44C |
11.36 |
||
1829 |
S5 |
FN35QJ |
A25537 |
P47C |
11.36 |
||
1832 |
S4 |
FN35RJ |
A26797 |
P42C |
11.36 |
||
1835 |
S4 |
FN35SI |
P41C |
11.36 |
|||
1838 |
S3 |
FN35SH |
A29344 |
P40C |
11.36 |
||
1841 |
S3 |
FN35UG |
A30728 |
P39C |
10.41 |
||
1844 |
S4 |
FN35VF |
A32205 |
P38C |
10.41 |
||
1847 |
S4 |
FN35WF |
P38C |
10.41 |
|||
1850 |
S3 |
FN35WE |
A35512 |
P35C |
10.41 |
||
1853 |
S2 |
FN35YD |
A37196 |
P33C |
10.41 |
||
1856 |
S2 |
FN35BD |
A38928 |
||||
1859 |
S2 |
FN35CC |
|||||
1902 |
S2 |
FN45DB? |
P30C |
10.41 |
|||
1905 |
S1 |
FN45EB |
A44175 |
||||
1908 |
S1 |
FN45FA |
A45553 |
P28C |
|||
1911 |
S1 |
FN44F? |
|||||
1914 |
S1 |
FN44GW |
A486?1 |
||||
1917 |
S1 |
FN44HW |
A50088 |
P27C |
|||
1920 |
S1 |
FN44HW |
A51594 |
P26C |
|||
1923 |
S1 |
FN44IW |
A53103 |
P25C |
8.?? |
||
1926 |
S1 |
FN44IV |
A54901 |
P24C |
8.52 |
||
1928 |
S1 |
*** |
message not copied |
||||
No further transmisions heard |
deux enregistrements audio m'ont été envoyés par Robert-Paul liens ci-haut

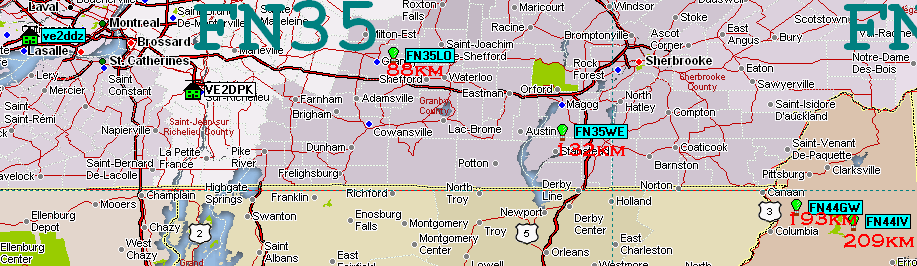

Distance de transmissions copiées par Malcolm
Vidéo de Gerry VE2AW mis sur des 2 lancements
Galerie des photos prisent par Serge VE2HLS
Vidéo de Serge VE2HLS mis sur du 1er lancement
Vidéo de Serge VE2HLS mis sur du second lancement
