| BRAQ 2015-08 | Date du vol : 20 juillet 2015 |

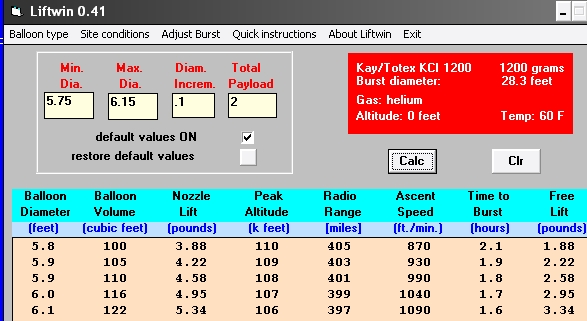

Vol avec des charges plus légères pour atteindre de grandes altitudes avec des ballons plus petit demandant moins d'hélium. |
Lancement : Varennes |
| Récupéré à: Waterloo |

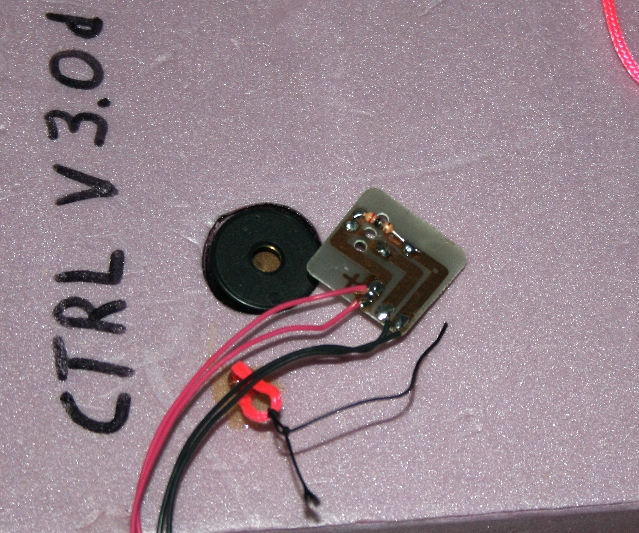

Contrôleur de vol V3.0d |
||||||||||||||||||||
 |
|
|||||||||||||||||||

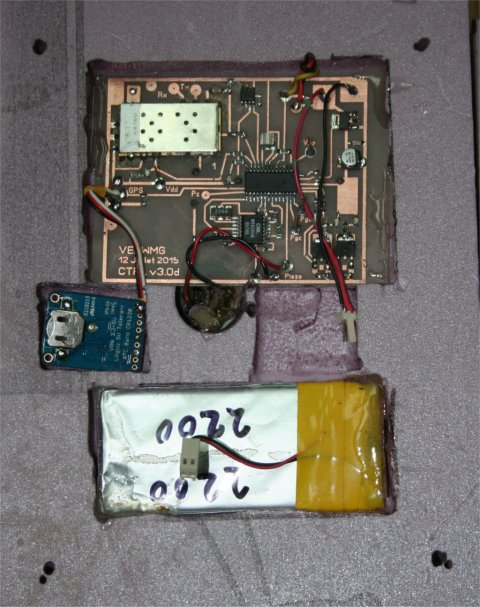

Le Ctrl v3.0d utilise un PIC 18F2580 SOIC. Il utilise un GPS Ultimate et un module de transmission DRA818v qui utilise la fréquence 144.390 avec tone de 141.3 Une puce MX-614 agit comme modem AX_25 Il y a deux sondes de température, et deux Mosfets comme fuseurs. Le poids de l'ensemble avec le parachute est de 195g Alimenté par une cellule LIPO de 2,200 mAh, il a une autonomie de 6 heures minimum. J'ai décidé d'opérer le transmetteur DRA-818V en haute puissance pour augmenter la portée. Les trois modules fabriqués ont des puissances différentes, des essais à des voltages entre 3.6 et 5.0 volts démontrent que la puissance varie très peu selon le voltage.
|
||||||||||||||||||||
Les paramêtres de vol Altitude_Maximale = 100000 V_Timer_Temps_de_Vol = 6000 sec ( 100 min ) V_Timer_TX_APRS1 = 30 < 1,000' |

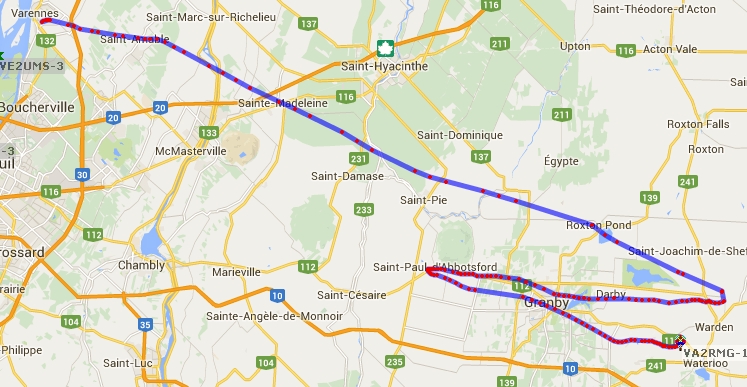

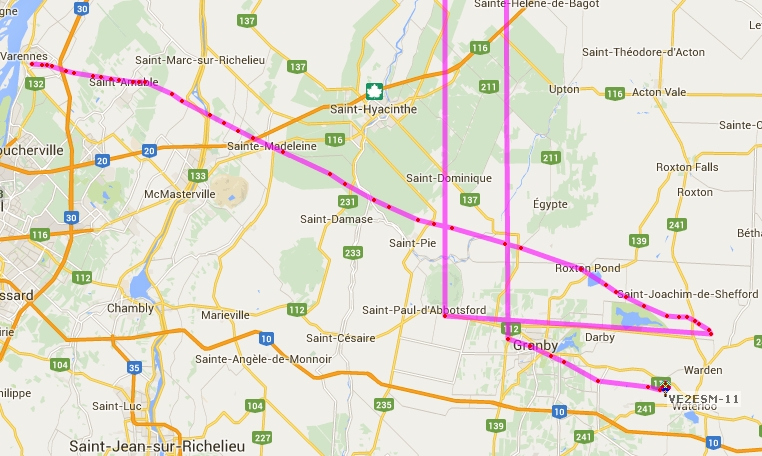

La carte montre les limites de larguage Est et Sud
|
|||||||||||||||||||

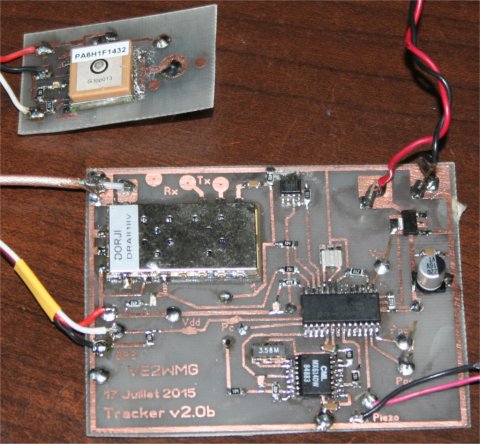

Tracker APRS V2.0a ou b |
||||||||||||||||||||
 |
Paramêtres de control, comme supervision seulement, car il n'y a aucun fuseur pouvant être actionné. Altitude_Maximale = 100000 pour empêcher l'éclatement V_Timer_Temps_de_Vol = 6000 V_Timer_TX_APRS1 = 30 ' avant départ et lorsque le vol est terminer |
|||||||||||||||||||
|
|
Après un premier vol avec les transmetteurs DRA818v en basse puissance, j'ai trouvé la portée trop basse et pour l'améliorer j'ai décidé de les utiliser en haute puissance. La sortie est maintenant près de 500mw, pour en augmenter la portée. Accroché au bout d'un mat de 20' les transmissions sont entendues par le digi VE2RAW-3 sur Rougemont. Pour conserver l'autonomie à au moins 6 heures j'ai réduit les fréquences de transmission, tel que mentionné dans les paramêtres ci-haut Cela permet aussi de réduire les collisions, car il y a beaucoup de transmetteurs dans ce vol. |
|||||||||||||||||||
Module caméra GoPro |
||||||||||||||||||||
 |
|
|||||||||||||||||||

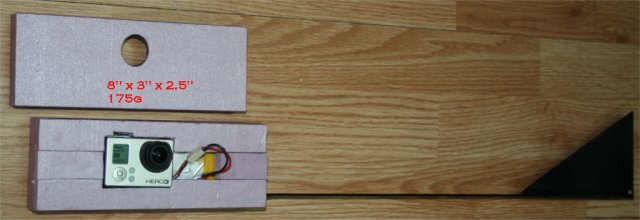

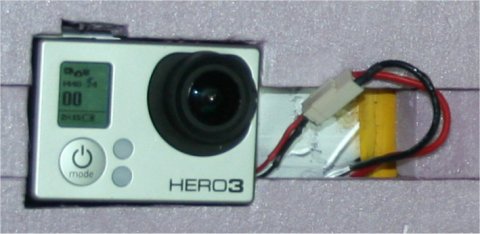

La caméra GoPro est encore la meilleure caméra que nous disposons pour prendre des photos à haute altitude |
||||||||||||||||||||
 |
La caméra, lorsqu'elle n'est utilisé que pour prendre des photos à une autonomie de plus de 4 heures. Pour se vol, elle sera ajusté pour prendre des photos en haute résolution à toutes les 5 secondes. |
|||||||||||||||||||
Module caméra Mobius |
||||||||||||||||||||

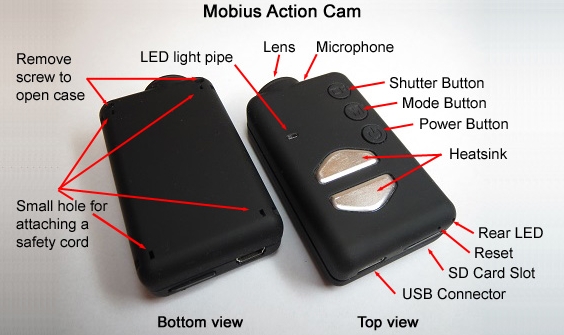

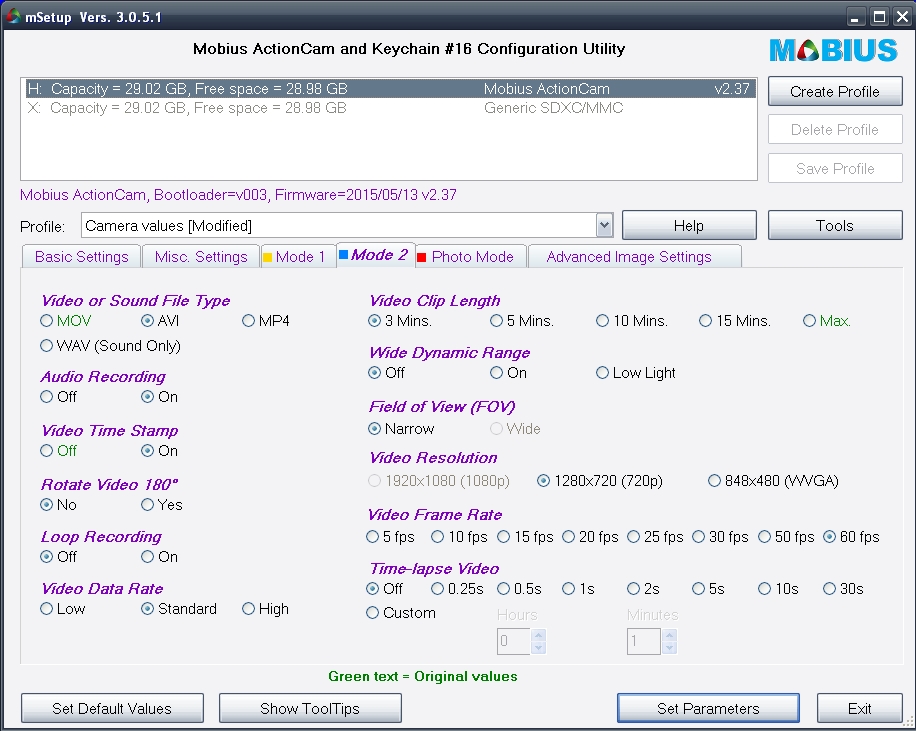

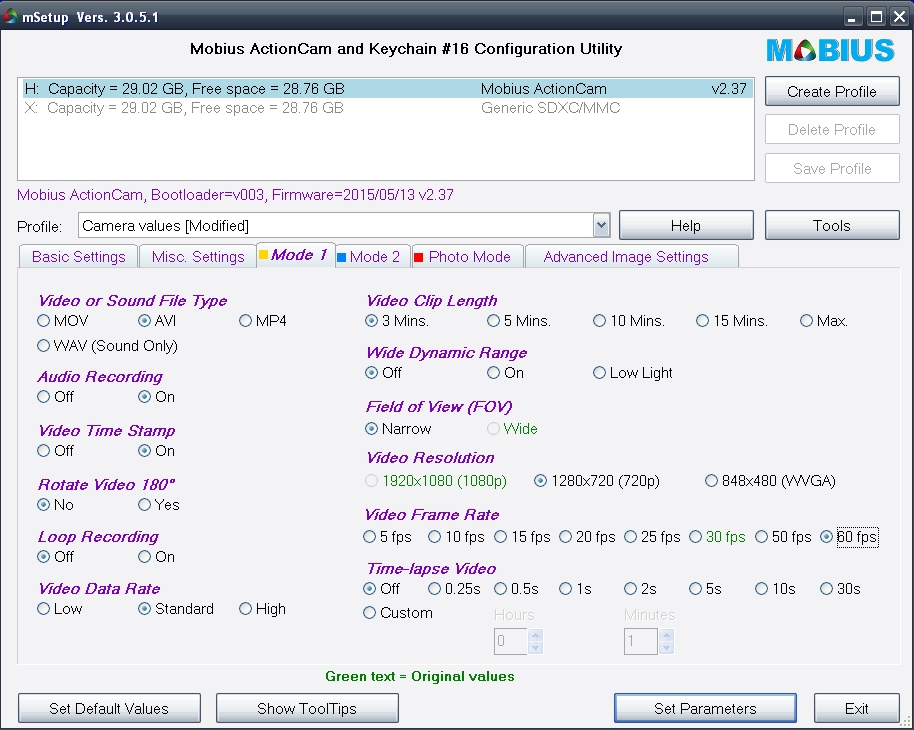

La caméra Mobius également monté avec un stabilisateur, prendra de la vidéo avec son J'ai chosi le mode de 60 fps à cause du mouvement continuel en vol. La vidéo est alors limitée à 720p et le champs de vue est étroit. |
|
|||||||||||||||||||

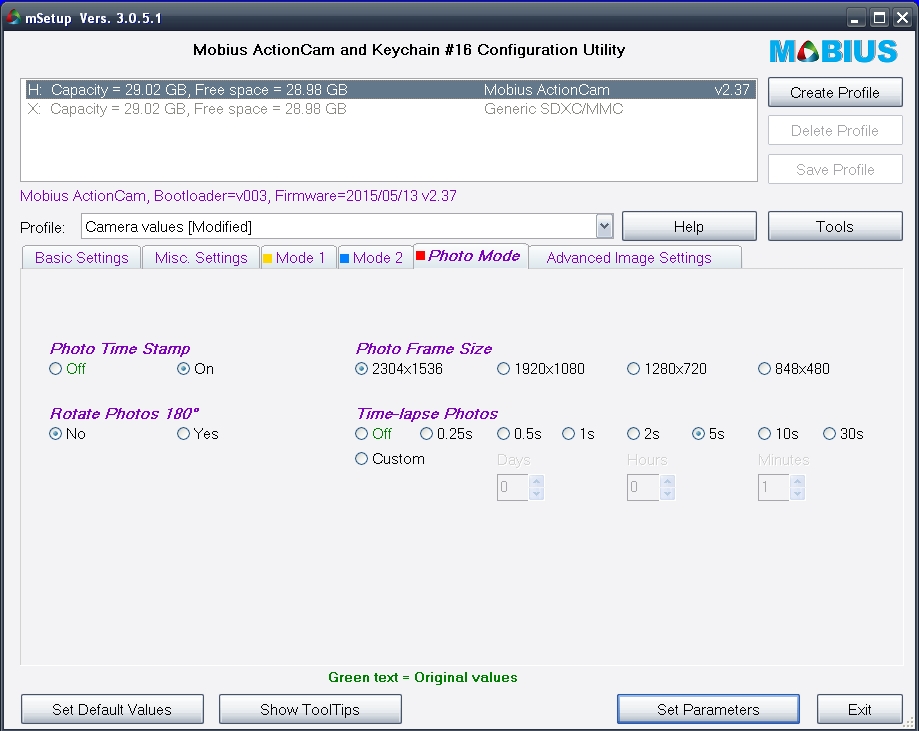

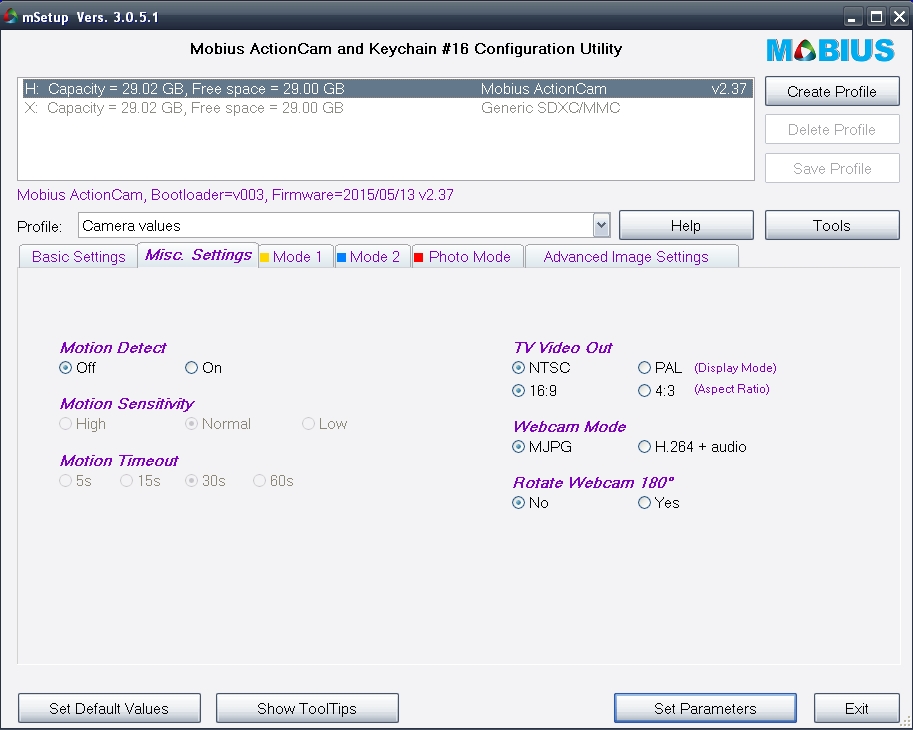

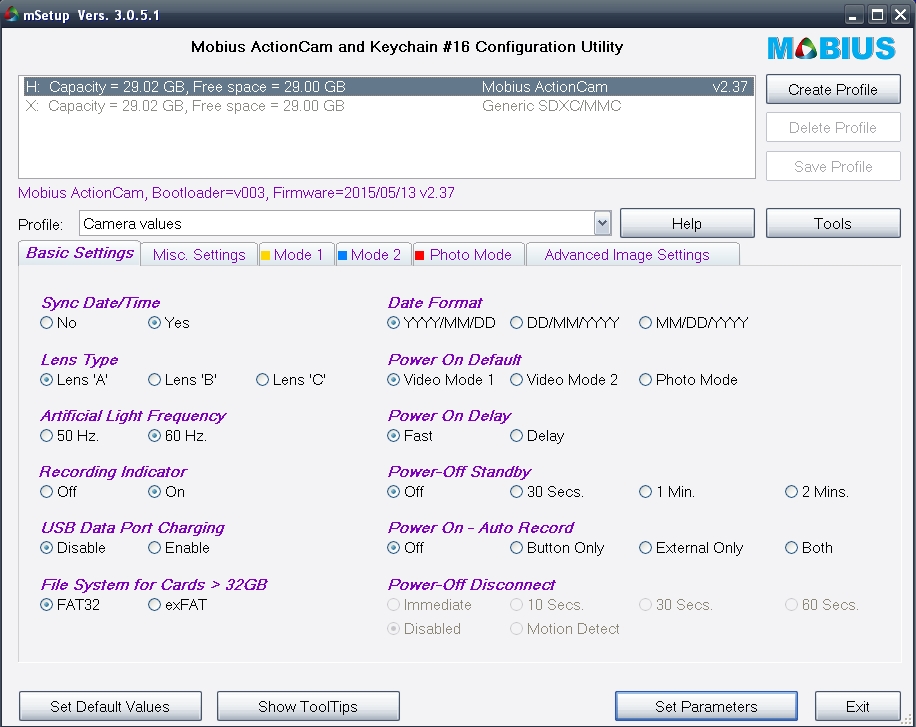

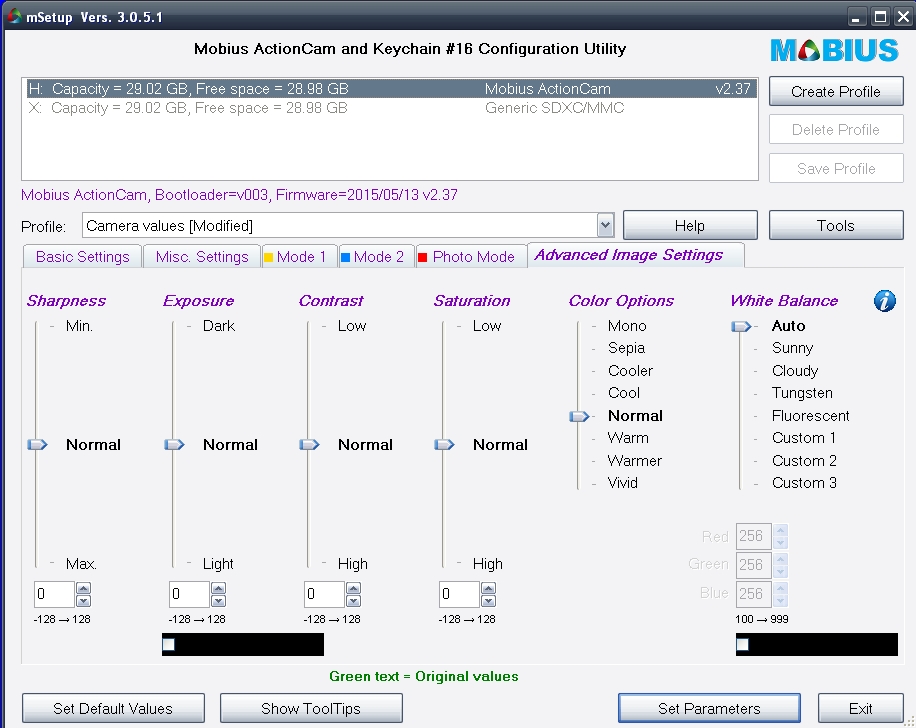

J'aime bien cette caméra qui utilise un logiciel pour configurer ses ajustements et mettre à jour son firmware qui est révisé régulièrement. Pour la mise en marche : presser Power 2 sec le mode vidéo 1 démarre défault et la Led Jaune est ON Presser le button Shutter 1 fois, le led jaune flash |
 |
|||||||||||||||||||
Module caméra K9 dual lens |
||||||||||||||||||||

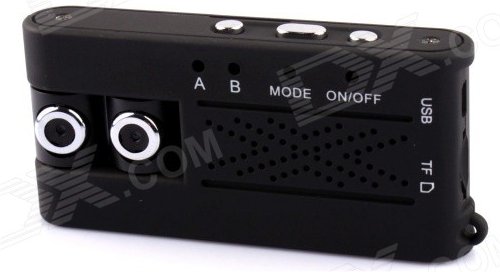

La caméra K9 récemment acheté par Élizabeth, sera essayée lors de ce vol. |
 |
|||||||||||||||||||
 |

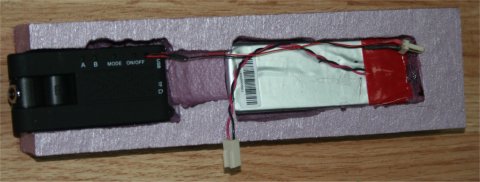

La caméra K9 est également monté avec stabilisateur, et une pile externe Lipo devrait lui permettre une autonomie de 4 heures. l'ensemble pèse 115g |
|||||||||||||||||||

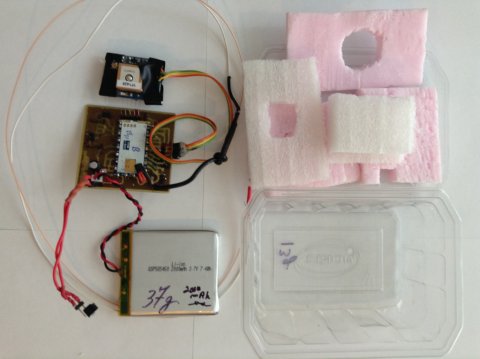

Module tracker de Jacques, VE2ESM |
||||||||||||||||||||
 |

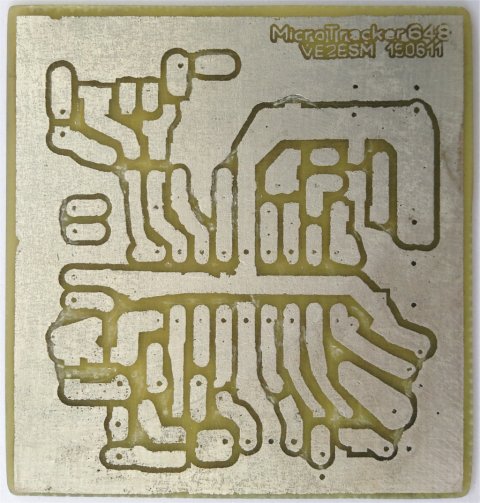

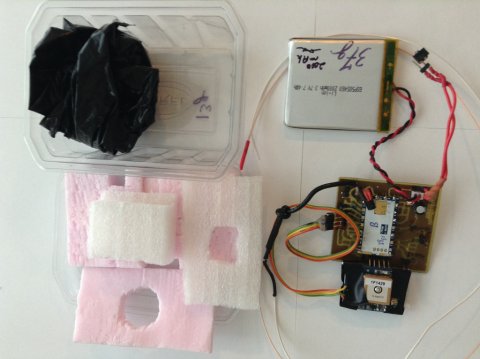

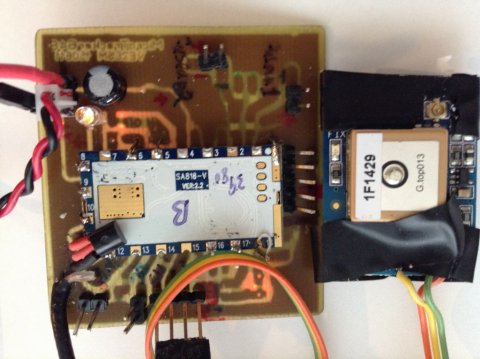

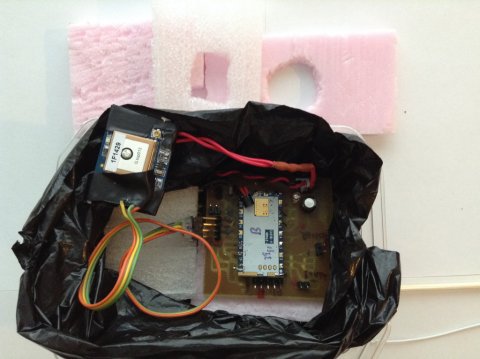

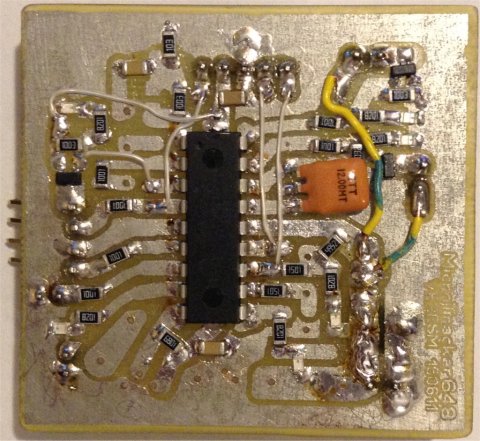

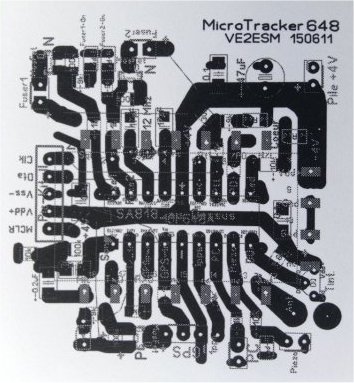

Voici le schéma (layout) de mon tracker-648. Je mets aussi le fichier .hex et la source .c, mais celle-ci est touffue et difficile à comprendre même pour un initié... et je n'ai pas trouvé pourquoi l'altitude n'a pas changé durant le vol.
|
|||||||||||||||||||
 |
 |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
 |
Poids 93g
|
|||||||||||||||||||
 |
Le programme est 'capricieux', ou bien c'est le compilateur qui fait des siennes (???!!!) car selon les petits changements que je fais au programme, le résultat compilé fonctionne parfois correctement, autrement, la transmission APRS est incompréhensible... C'est quand, après avoir ajouter des instructions, le compilateur génère un fichier .hex moins 'gros' d'une centaine de bytes (???)... donc avec qqe chose de différent ou manquant.
Note: Je la joint, mais je ne la mettrait pas dans la page, sans ma mise en garde! |
|||||||||||||||||||
|
||||||||||||||||||||
Module répétitrice perroquet |
||||||||||||||||||||
 |

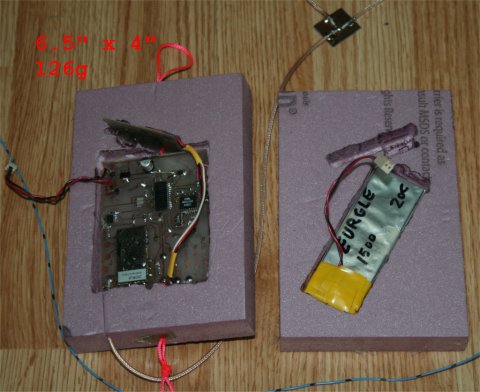

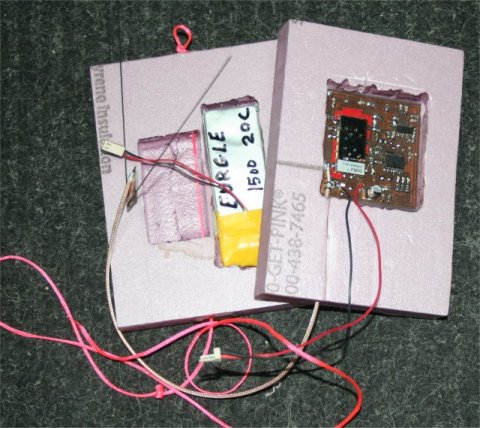

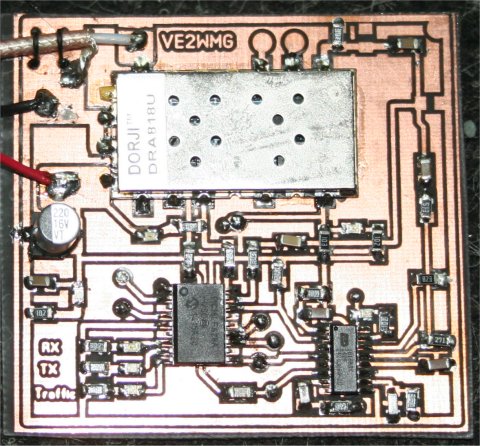

Ça sera le premier essai en vol de cette répétitrice perroquet. l'opération se fera sur la fréquence 445.525 avec une tonalité à l'entrée et à la sortie de 103.5 Le circuit opère aussi très bien à bas voltage et s'accommode d'une seule cellule LIPO qui lui permettra d'opérer entre 3.5 et 4.1 volts. |
|||||||||||||||||||
 |

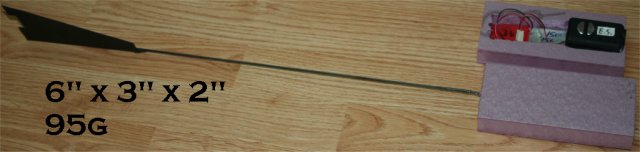

Il opérera avec une seule cellule LIPO de 1500mAh et il totalise 102g dans son stryromousse |
|||||||||||||||||||
|
 |
|||||||||||||||||||

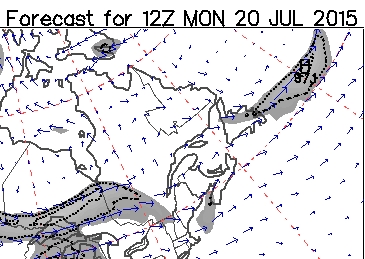

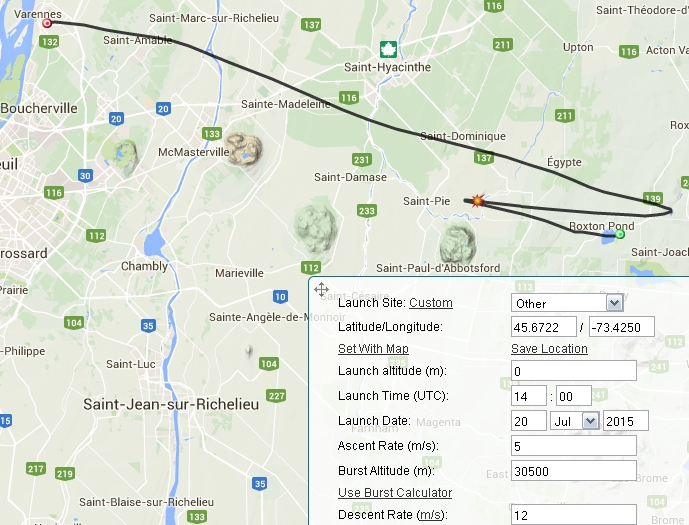

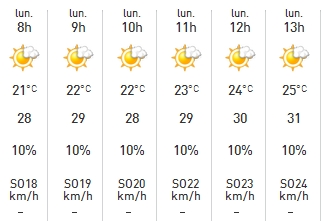

Prédictions

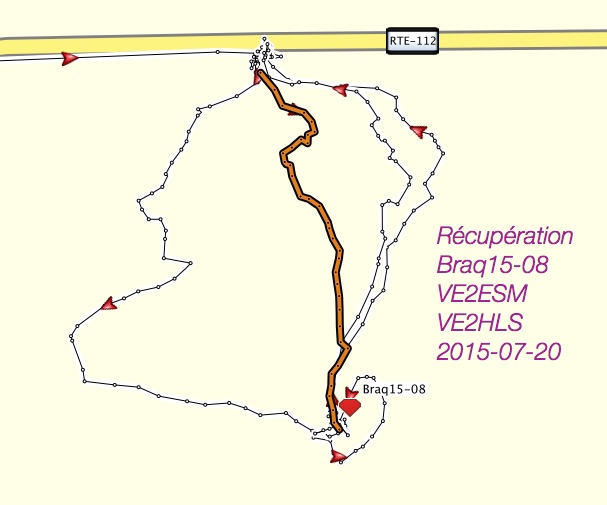

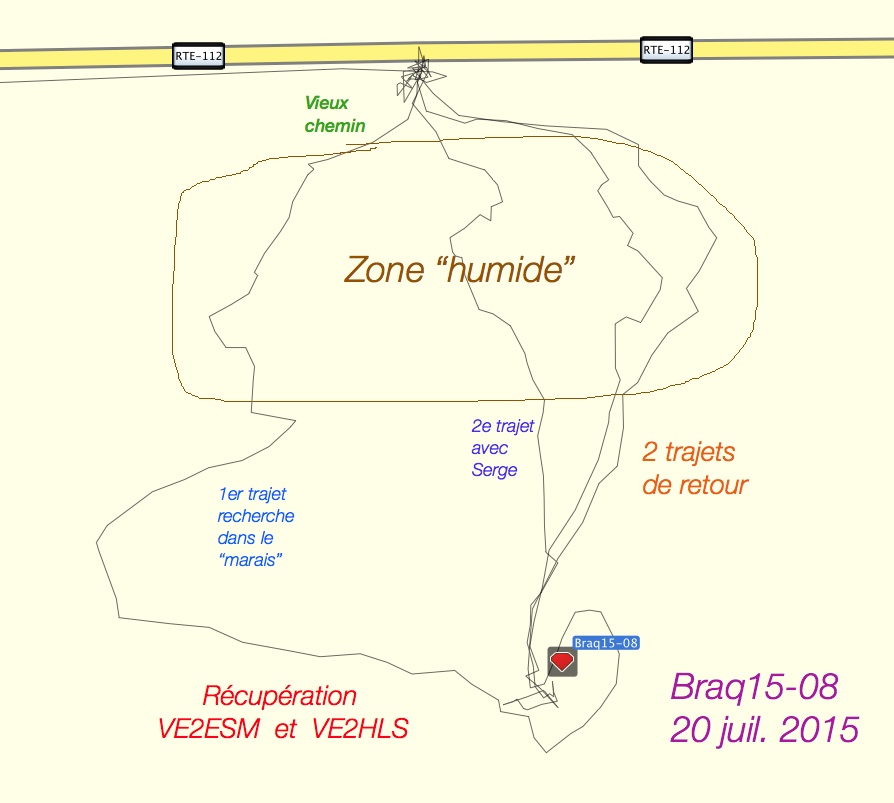

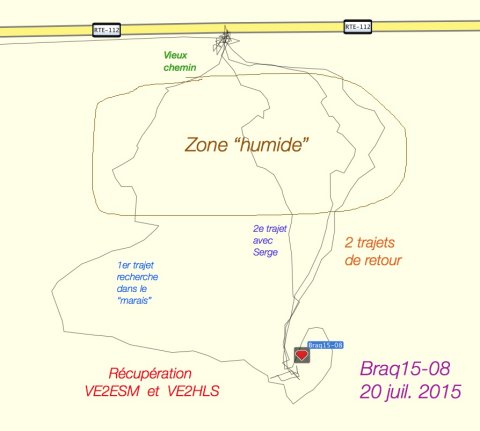

Compte Rendu

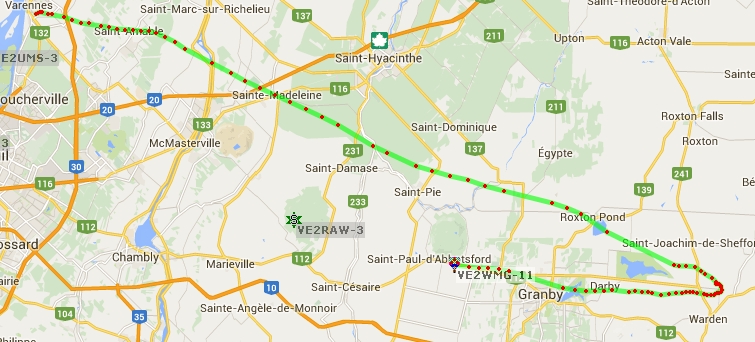

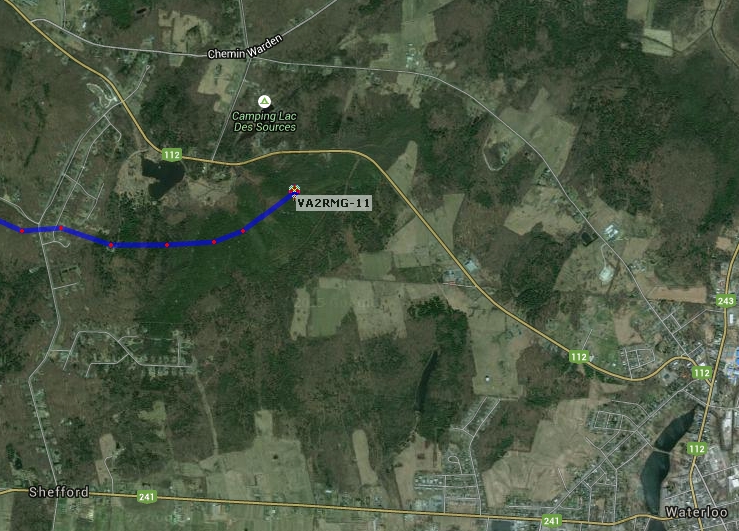

Au moment de l'éclatement du ballon, l'antenne du contrôleur VE2WMG-11 a dû s'arrachée, car elle manquait lors de la récupération, et la dernière transmission est 14 secondes de l'appogée enregistrée des données de VA2RMG-11
 |
|

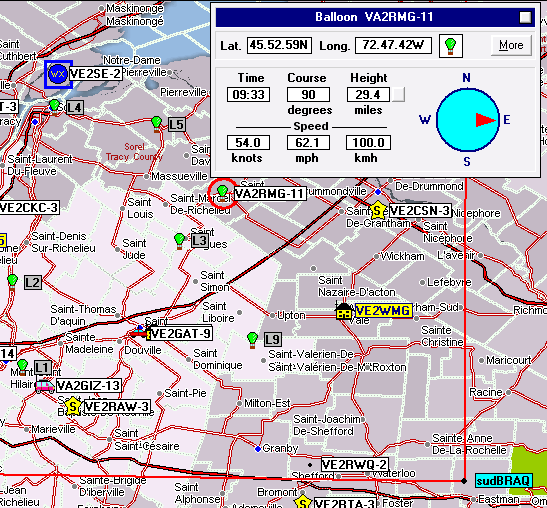

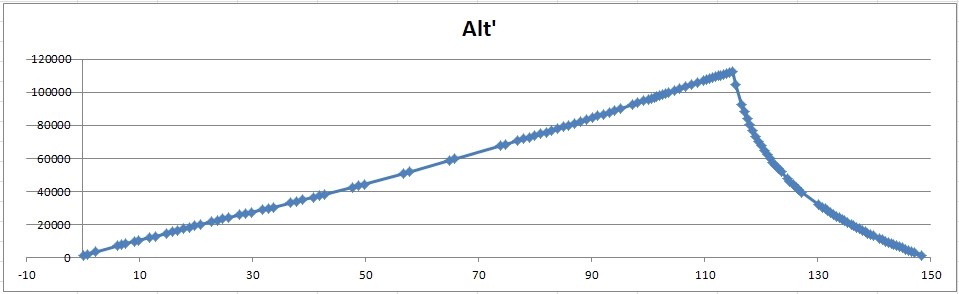

| Trames APRS de VA2RMG-11 données ma station | |

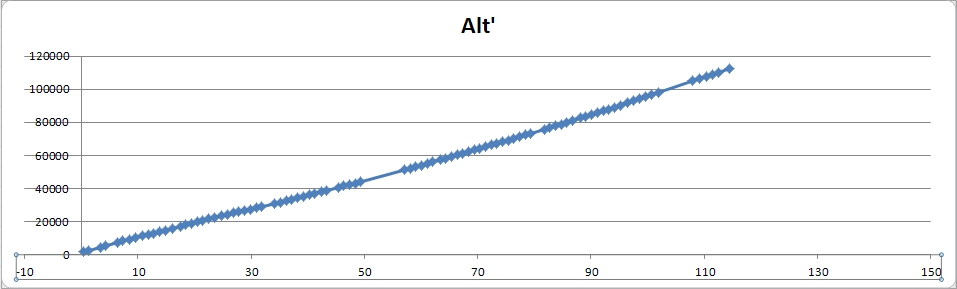

| Trames APRS de VE2WMG-11 données ma station | |

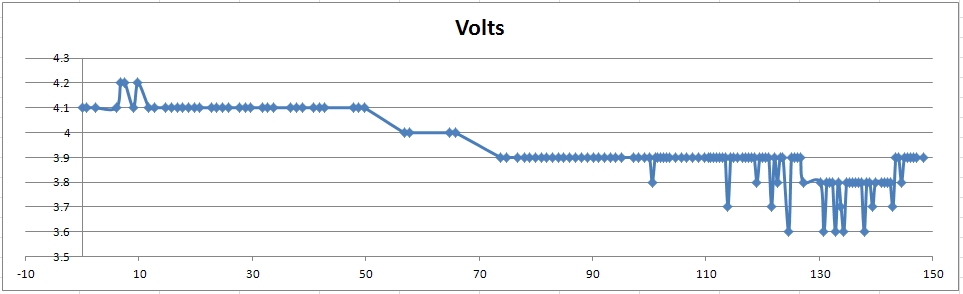

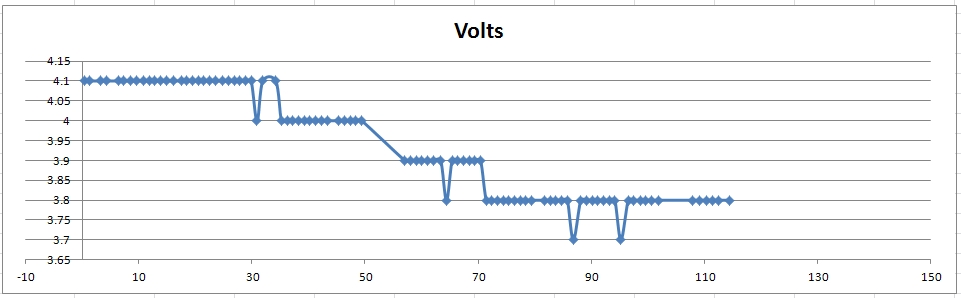

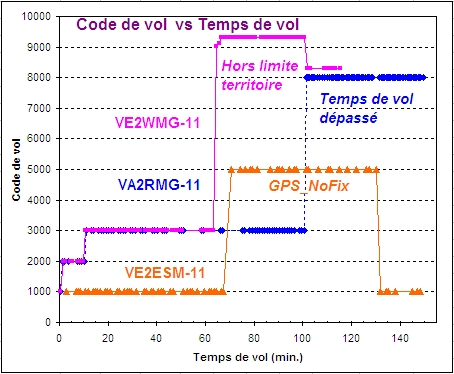

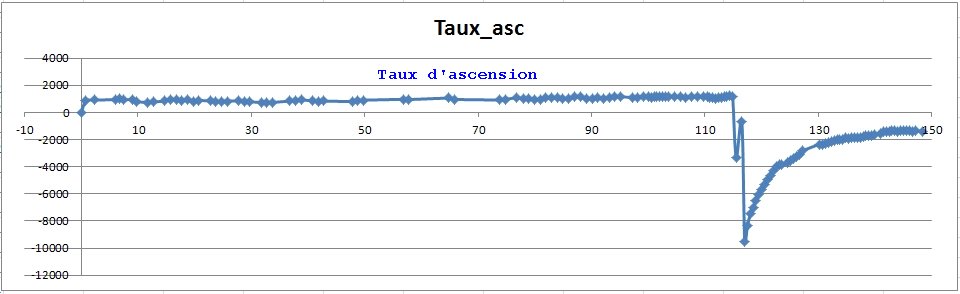

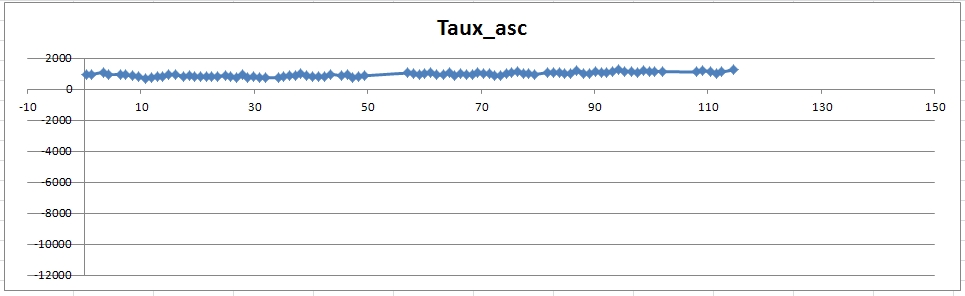

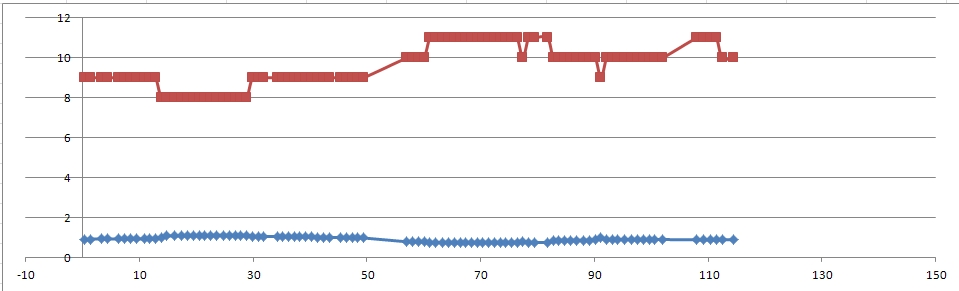

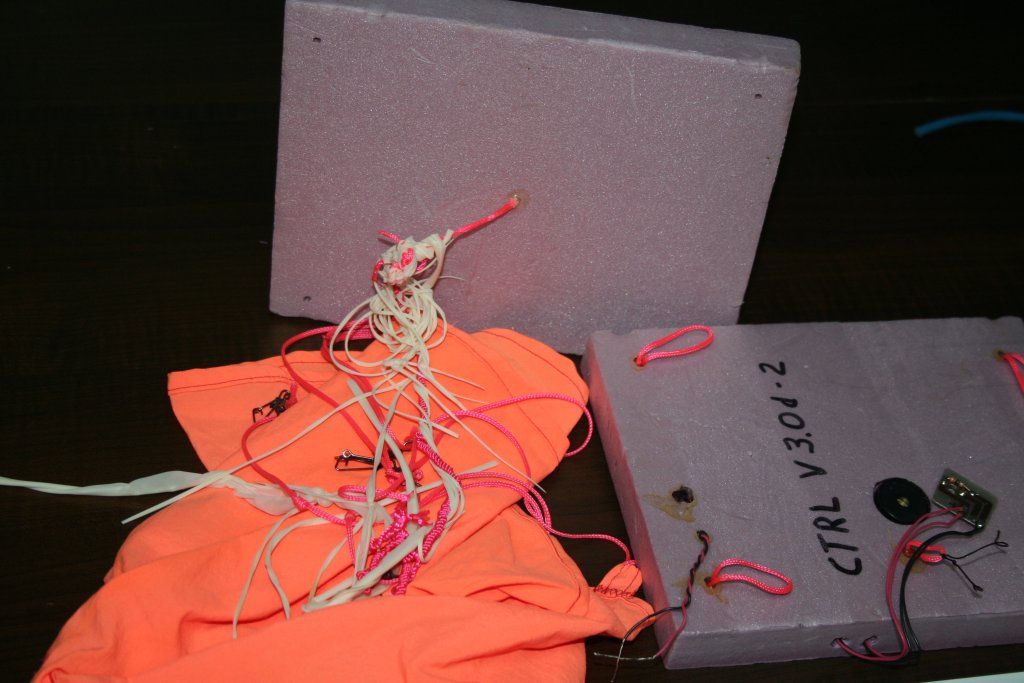

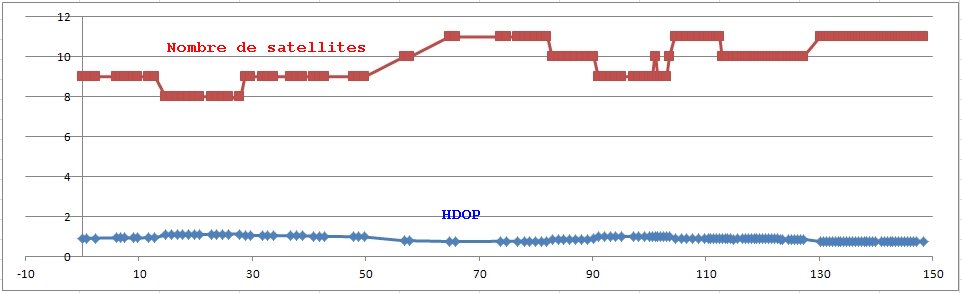

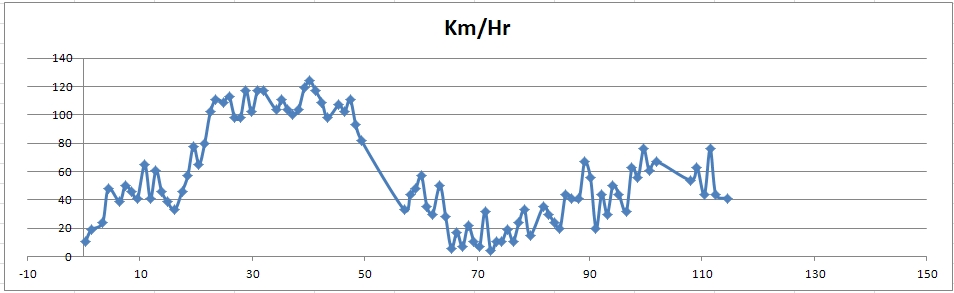

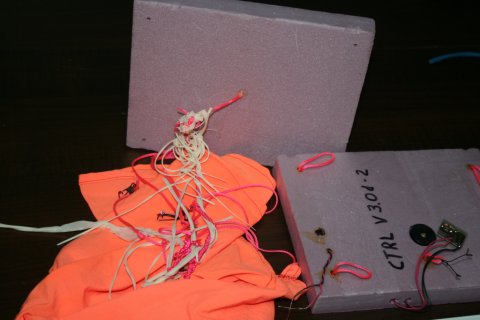

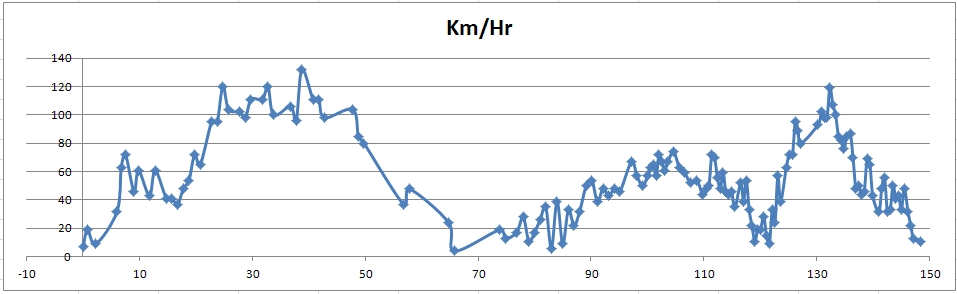

VALEURS / TEMPS DE VOL EN MINUTES Les graphes avec moins de données sont ceux de VE2WMG-11, le contrôleur ayant perdu son antenne au moment de l'éclatement du ballon, celle-ci emmêlée dans les cordes fut arrachée. Cela rxplique aussi pourquoi le ballon est resté accroché malgré l'opération des fuseurs que j'avais tout d'abord crus trop froid |
|
 |
 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
De la caméra Mobius
Une présentation PHOTODESK (pour Windows) l'éclatement frame par frame (28 meg) jouer à pleine écran
De la caméra K9 dual lens
De la caméra GoPro 3 back edition
Galerie des photos prisent par la GoPro (80 choisies parmis 2200)
De Serge VE2HLS
