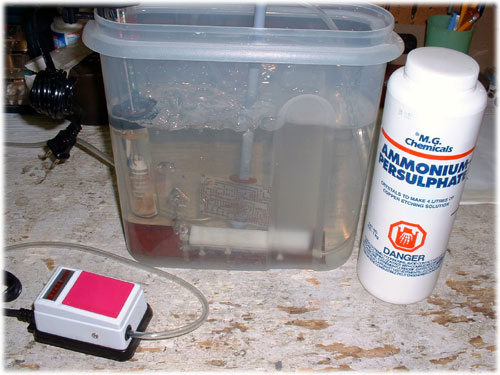

Claude VA2HDD avec son expérience a convaincu Jacques de laisser le sale FERRIC CHLORIDE pour des cristaux d'AMMONIUM PERSULFATE, ils forment un acide plus propre. Dans un contenant de plastique vous ajoutez 250 grammes de Persulfate d’ammonium pour 1 litre d’eau. Avec un chauffe-eau pour aquarium élevez la température à 100 degrés pour faire une petite circulation avec une pompe pour oxygéner les poissons. Vous forcez ainsi l’air au fond du récipient. Les bulles qui remontent à la surface vous donnent un effet qui fera tomber le surplus de cuivre au fond.

Environ 5 à 10 minutes suffisent pour effacer le cuivre non désiré. Lorsque le gravage est terminé, placez le PCB sous le robinet d'eau froide afin d'arrêter l’effet de gravage et de neutraliser l'acide. Enlevez l'encre rouge avec l’acétone. Vérifiez le circuit devant un néon, ceci vous indiquera rapidement si toutes les interconnections du CI font leur travail. Si vous redoutez qu’une trace ne conduit pas, prenez votre multimètre pour faire un test de continuité. Si une trace ne touche pas ou ne conduit pas il faut retourner au logiciel Tango corriger cette erreur et comme un bon bricoleur tout recommencer la plaquette. L’expérience vient à la longue. Ne pensez pas faire beaucoup de $$$ avec vos premières plaquettes mais plutôt les conserver dans votre boite à souvenirs… hihi…
